투명파이프
특징

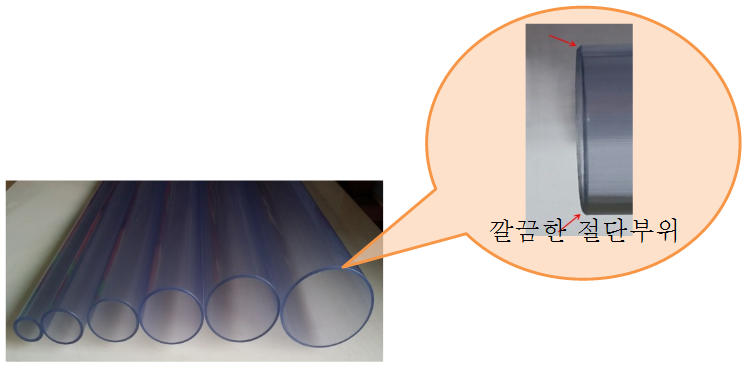

- 절단부위 자동면취처리
- 진원도 편차 0.1mm 이내 보증(40A 기준)

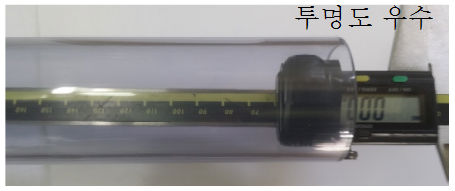

- 투명도 우수
- 두께 4t까지 조절 가능
| 투명파이프 제품사양 |
| 구분
|
25A
|
40A
|
50A
|
65A
|
80A
|
100A
|
| 길이(M) |
4M ± 5mm |
| 내열온도(℃) |
70℃ |
| 외경(Φ) |
34±0.5 |
48±0.5 |
60±0.5 |
76±0.5 |
89±0.5 |
106±0.5 |
| 두께( t ) |
3.2+0.3 -0.0 |
3.2+0.3 -0.0 |
3.2+0.3 -0.0 |
3.2+0.3 -0.0 |
3.5+0.3 -0.0 |
3.5+0.33.5+0.3 -0.0 |
| 내경(Φ) |
27.5±0.5 |
41.5±0.5 |
53.5±0.5 |
69.5±0.5 |
82±0.5 |
99±0.5 |

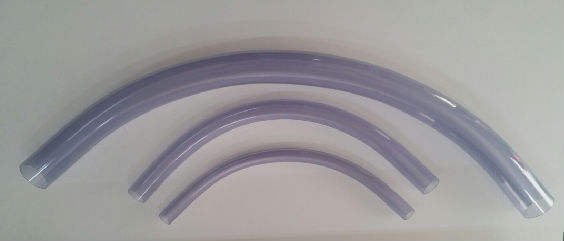

투명ELBOW
| 투명ELBOW 제품사양 |
| 구분 |
25A |
40A |
50A |
65A |
80A |
| 곡률반경 (r) |
420 |
530 |
800 |
840 |
1100 |
| 내열온도(℃) |
70℃ |
| 외경(Φ) |
34 |
48 |
60 |
76 |
89 |
| 내경(Φ) |
27.5 |
41.5 |
53.5 |
69.5 |
82 |
| 원호길이(mm) |
645 |
795 |
1300 |
1300 |
1700 |

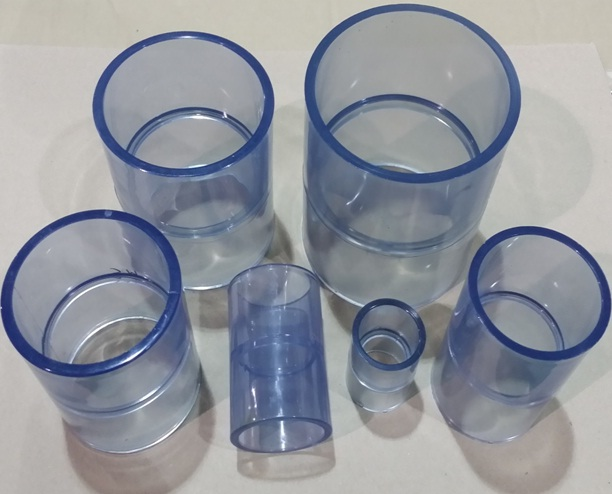

투명SOCKET
| 투명SOCKET 제품사양 |
|
25A |
40A |
50A |
65A |
80A |
100A |
| 길이(M) |
60 |
85 |
100 |
100 |
118 |
137 |
| 외경(Φ) |
41 |
57 |
70 |
86 |
101.5 |
119 |
| 두께(t) |
3.5 |
4.5 |
4.8 |
5 |
6 |
6 |
| 내경(Φ) |
34 |
48 |
60 |
76 |
89 |
107 |

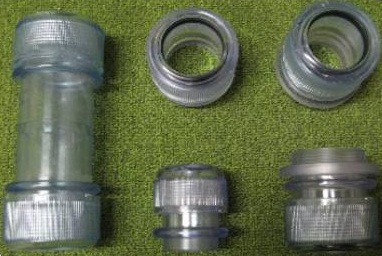

투명 WELDING SOCKET
| 투명WELDING SOCKET 제품사양 |
| SIZE |
25A |
40A |
50A |
65A |
80A |

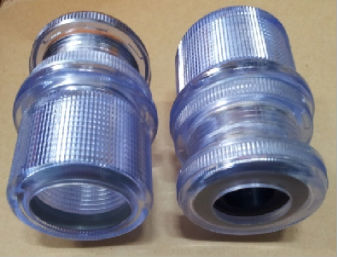

투명 PANEL MOUNT
| 투명 PANEL MOUNT 제품사양 |
| SIZE |
25A |
40A |
50A |
65A |
80A |
